Charter ve özel kullanımı bir arada yürüten bir 32 metre motor yatta, dört farklı bölgeyi (salon, fly bridge, kokpit, baş bölge) tek bir kontrol yapısı altında topladık. Projenin çıkış noktası, tekne sahibinin kendi konforunu bozmadan misafir ağırlığında da sorunsuz çalışan bir sistem istemesiydi. Charter operasyonunda konuk her zaman teknik bilgiye sahip olmuyor; sistem ne kadar gelişmiş olursa olsun, kullanımı zorsa mürettebata sürekli soru olarak geri dönüyor.

Neden Crestron

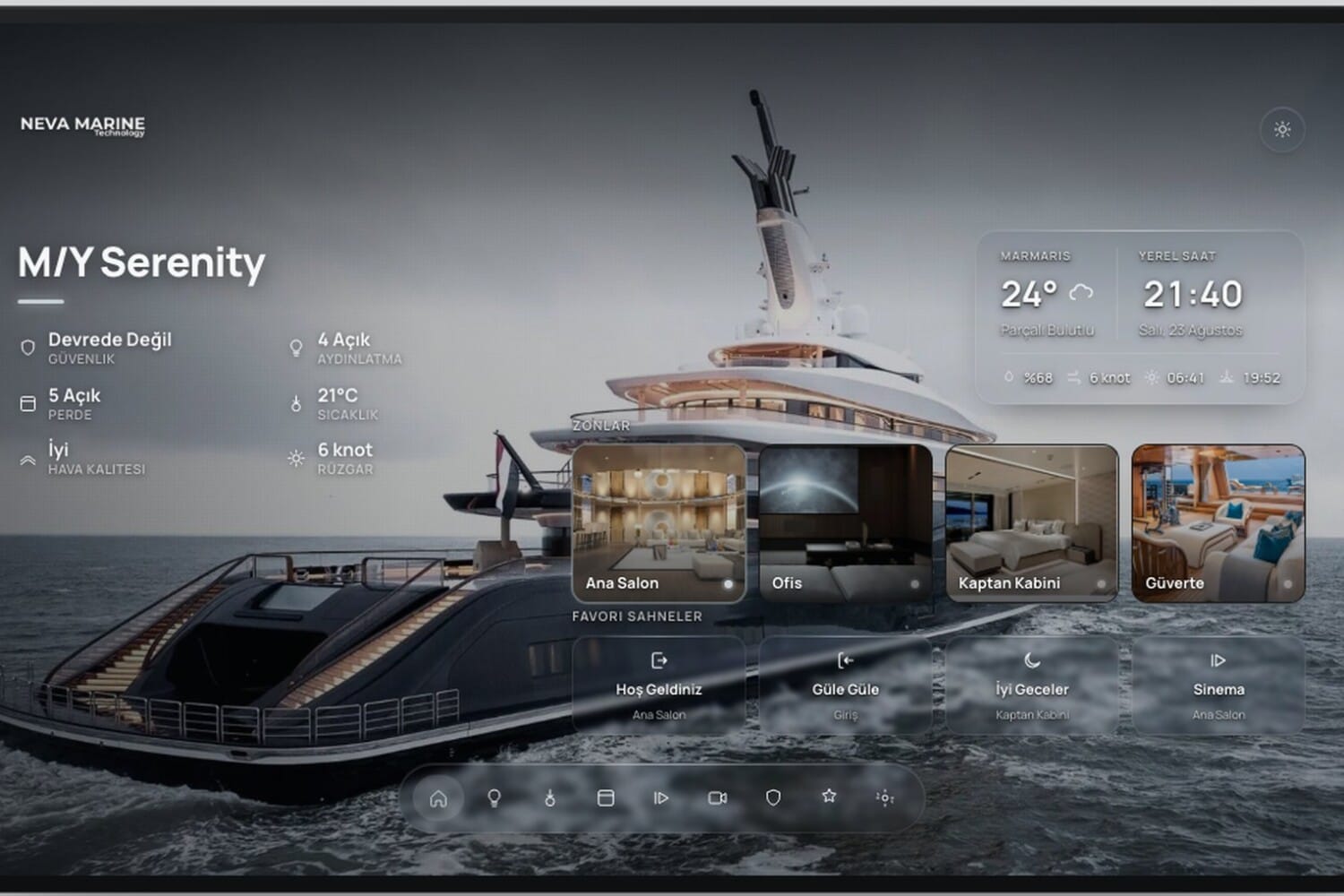

Dört bölgeyi ayrı ayrı yönetmek yerine tek bir işlemci üzerinden yürüttük. Crestron’u merkezi otomasyon donanımı olarak seçmemizin nedeni, AV yönlendirme, bölgesel ses dağıtımı ve aydınlatma sahne tetiklemelerini aynı dokunmatik panel arayüzünden vermeye izin vermesiydi. Böylece salon, fly bridge, kokpit ve baş bölge birbirinden bağımsız çalışsa da hepsi aynı mantıkla kontrol ediliyor.

Ses tarafında çok odalı yayın altyapısını da ayrı bir marka eklemeden, Crestron’un kendi ses dağıtım mimarisi üzerinden kurduk. Yerel NAS’taki medyadan bağlantının izin verdiği yerlerde yayın hizmetlerine, misafirlerin AirPlay veya Bluetooth ile kendi telefonundan müzik atmasına kadar farklı kaynak türleri, aynı işlemci üzerinden tek çatı altında toplandı. Böylece sistemde ayrı bir yayın markası ve ayrı bir arayüz katmanı olmadı; hem kaynak yönetimi hem bölge bazlı ses dağıtımı aynı Crestron mantığıyla yürüyor. Salonda ve fly bridge’de mimari tip Sonance hoparlörler kullanıldı; kokpit ve baş bölgede dış mekâna dayanıklı Sonance serisi tercih edildi, çünkü bu iki alan doğrudan tüm hava koşullarına açık.

Kontrol Mantığı: İki Katman

Sistemi kurarken tek bir panelde iki farklı kullanıcı tipini karşılamamız gerekiyordu. Tekne sahibi için tüm manuel kontrol seçenekleri açık kalıyor; fakat misafirler için bunun üzerine ayrıca “hızlı başlat” sahneleri ekledik. Konuk kokpitte tek bir tuşla müziği açabiliyor, hangi amfi kanalının hangi hoparlöre gittiğini ya da hangi kaynağın seçili olduğunu bilmesine gerek kalmıyordu. Mürettebatın charter sırasında aldığı destek talebi sayısı bu değişiklikten sonra belirgin şekilde azaldığı gördük.

Kablolama tarafında merkezi bir ekipman odasından dört bölgeye home-run topolojiyle çekim yapıldı; yani her hat doğrudan merkeze dönüyor, arada bir bağlantı noktası yok. Bunu yapmamızın sebebi, ileride bir arıza olduğunda hangi hattın sorunlu olduğunu hızlıca ayırt edebilmek içindi. Tüm amplifikatör ve tuş takımı hatları, standart elektrik doğrulama aracımızla gerilim düşümü ve akım taşıma kapasitesi açısından kontrol edildi, kablo uzunluğu ile kesit seçimi tahmine göre değil hepsi tek tek hesaplanarak yapıldı.

Projenin İlerleyişi: Aydınlatmanın Sisteme Eklenmesi

Başlangıçta kapsamda yalnızca AV vardı. Ancak Crestron platformu kurulup çalışır hale geldikten sonra, tekne sahibi aynı panelden aydınlatma sahnelerini de yönetebileceğini görünce projeye aydınlatma entegrasyonunu da dahil etmek istedi. Bu, bizim için de arada tekrarlanan bir durum: kontrol altyapısı bir kez doğru kurulduğunda, üzerine yeni bir sistemi eklemek ilk kurulumdan çok daha az maliyetli ve çok daha hızlı oluyor. Ağ altyapısının güçlendirilmesi şu anlık bu proje kapsamına girmedi, tekne sahibinin talebiyle bir sonraki refit dönemine bırakıldı.

Sonuç

Projeyi kapattığımızda öne çıkan en güçlü geri bildirim, dört bölgenin artık tek bir mantıkla çalışması oldu. Misafirlerin kokpit ya da baş bölgede sistemin tamamını anlamadan sesi açabilmesi, sahip için de mürettebat için de günlük kullanımı kolaylaştırdı. 25-40 metre aralığındaki, üç ve üzeri AV bölgesine sahip motor yatlar için Crestron + Sonance kombinasyonu, ses dağıtımını da tek platformda tutarak, misafir kullanımına dayanıklı olması gereken teknelerde bizim varsayılan referans yaklaşımımız haline geldi.

Kendi tekneniz için benzer bir otomasyon altyapısı düşünüyorsanız, mevcut sisteminizin neresi eksik kalıyor, bunu birlikte değerlendirebiliriz.

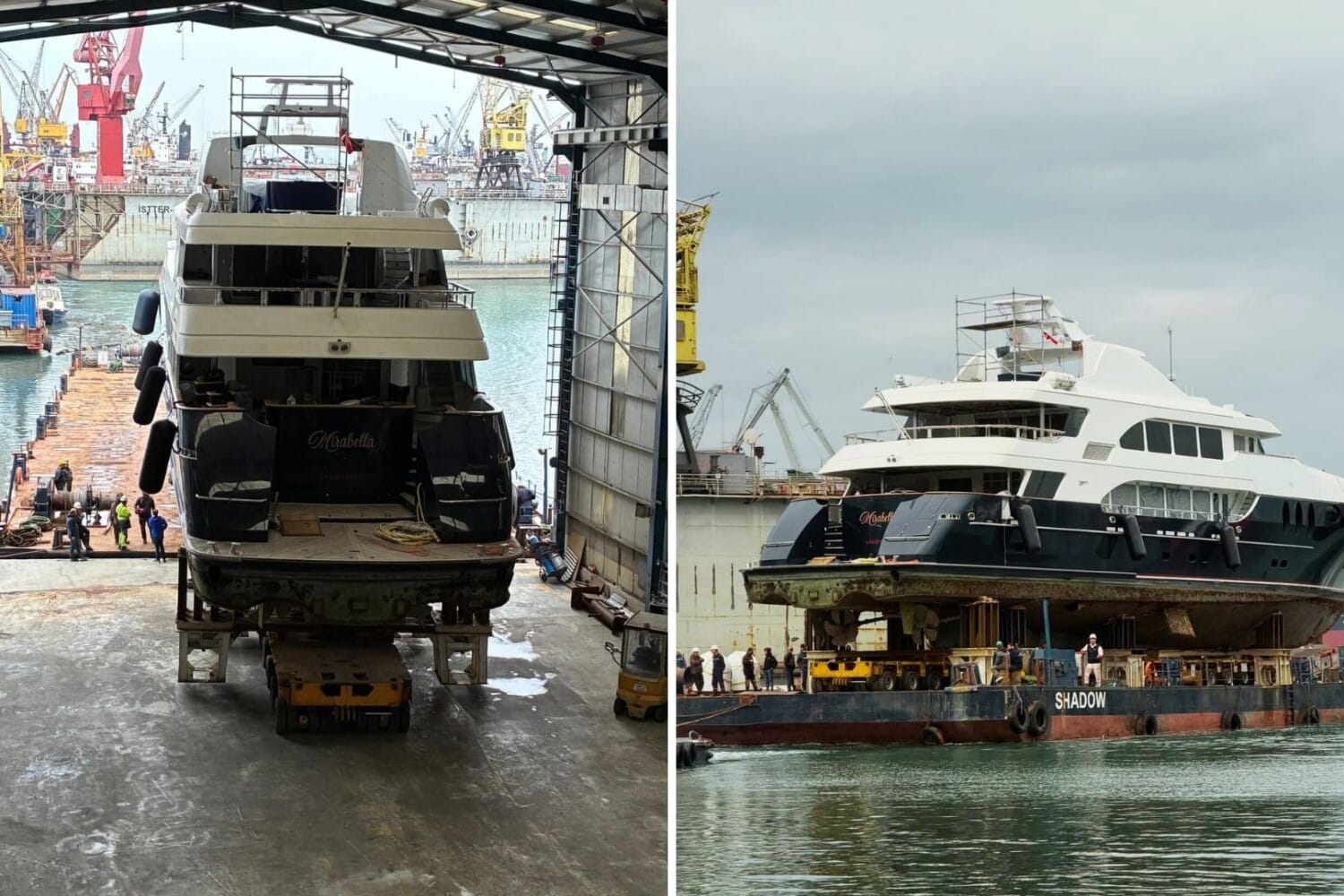

Refit Ses Görüntü Sistemi Planlaması Nasıl Yapılır?

Bir refit ses görüntü sistemi projesi genellikle işin sonuna bırakılan bir detay gibi görünür — oysa doğru sonuç almanın tek yolu, bu sistemleri projenin en başında, iç mekân tasarımı ve elektrik altyapısıyla birlikte planlamaktır. Neva Marine olarak onlarca refit projesinde gördüğümüz en büyük hata, refit ses görüntü sistemi kurulumunun “iç dekorasyon bitince hallederiz” mantığıyla ertelenmesidir. Bu yazıda, doğru planlamanın hangi adımlardan oluştuğunu ve hangi hataların en sık tekrarlandığını anlatıyoruz.

Neden Planlama Refit’in En Başında Yapılmalı?

Kablolama, panel yerleşimi ve hoparlör kesitleri; döşeme, mobilya ve tavan kaplaması tamamlandıktan sonra neredeyse imkansız hale gelir. Elektronik sistemler geç dahil edildiğinde ya görünür kablo kanalları ile estetik feda edilir ya da tekrar söküm-montaj nedeniyle bütçe ve zaman aşımı yaşanır. Doğru sıralama şudur: iskelet + elektrik altyapısı → ses/görüntü/ağ kablolama → iç dekorasyon → cihaz montajı ve devreye alma. Bu sıralamanın atlandığı projelerde, iç kaplama tamamlandıktan sonra ek bir hoparlör veya kamera talebi geldiğinde, çözüm çoğu zaman ya görünür yüzey kablosu ya da yeniden kaplama olur — ikisi de hem maliyetli hem de estetik açıdan tavizdir. Bu yüzden bir refit ses görüntü sistemi projesine ne kadar erken dahil olunursa, sonuç o kadar temiz olur.

Zon Bazlı Ses Sistemi Planlaması

Bir yatta salon, kokpit, güneşlenme alanı, kamaralar ve dış güverte farklı akustik ihtiyaçlara sahiptir. Her zon için ayrı hoparlör tipi, güç seviyesi ve ses seviyesi kontrolü planlanmalı; DSP’li amplifikatörlerle (JL Audio, Hertz, Rotel gibi markalarla çalıştığımız projelerde olduğu gibi) zonlar arası bağımsız kontrol sağlanmalıdır. Bu planlama yapılmazsa sonradan zon eklemek, tüm amplifikasyon mimarisinin yeniden kurulması anlamına gelir. Örneğin başlangıçta iki zonlu planlanan bir sistemde sonradan güneş güvertesi eklenmek istendiğinde, mevcut amplifikatörün kanal kapasitesi yetmediği için tüm amplifikasyon ünitesinin değiştirilmesi gerekebilir — bu da baştan dört-beş zonlu düşünülmüş bir tasarıma göre çok daha maliyetlidir.

Görüntü ve CCTV Entegrasyonunun Yeri

Görüntü sistemleri (salon TV’leri, dış mekân ekranları) ve güvenlik kameraları da aynı kablolama sürecine dahil edilmelidir. Özellikle CCTV kameraları için güç ve veri hatlarının, TV/ses hatlarından ayrı ama koordineli çekilmesi gerekir — ileride ağ altyapısı ve uydu/mobil internet sistemleriyle aynı omurgayı paylaşacaklardır. Görüntü sistemi planlamasında sıkça atlanan bir detay, kaynak cihazların (medya server, streaming kutusu) nerede konumlandırılacağı ve bu cihazlardan ekranlara sinyalin nasıl taşınacağıdır; bu, tekne büyüdükçe basit bir HDMI kablosundan çıkıp yapılandırılmış bir video dağıtım altyapısına dönüşür.

Kablolama ve Altyapı Standardı

Deniz ortamına uygun, korozyona dayanıklı konnektörler ve marine sertifikalı kablolar kullanılmalı; kablo güzergahları ıslak alanlardan (motor dairesi, sintine) uzak tutulmalı ve her hat etiketlenerek dokümante edilmelidir. Bu dokümantasyon, ileride yapılacak servis veya ek yatırımlar için kritik önemdedir — birçok refit projesinde daha önce kimin ne çektiğinin bilinmemesi, basit bir arızayı bile saatler süren bir soruna çevirir. Kablo kesitlerinin doğru hesaplanması da aynı derecede önemlidir: özellikle uzun mesafeli hoparlör hatlarında yetersiz kesit, işitilebilir güç kaybına ve amplifikatör üzerinde gereksiz ısınmaya yol açabilir.

Bütçe ve Zaman Çizelgesi Üzerindeki Etkisi

İyi planlanmış bir refit ses görüntü sistemi projesi, sadece teknik açıdan değil bütçe açıdan da öngörülebilir olur. Ekipman siparişleri erken verilir, işçilik süresi netleşir ve sürpriz maliyetler minimize edilir. Buna karşılık, planlama atlanıp iş sahada “görüldükçe” ilerlediğinde, hem malzeme hem işçilik kalemleri projenin ortasında büyümeye başlar — bu da tersane ile tekne sahibi arasında güven sorunlarına yol açabilir.

Neva Marine ile Refit Sürecinde Koordinasyon

Tersaneyle veya proje yöneticisiyle en başından koordinasyon kurarak, refit ses görüntü sistemi projelerinin tasarım aşamasında dahil edilmesini sağlıyoruz. Projeye erken dahil olduğumuz durumlarda, genel arrangement planları üzerinden kablo güzergahlarını ve panel yerleşimlerini diğer disiplinlerle (elektrik, marangozluk) çakışmadan planlıyor, tersanenin genel takvimine entegre bir iş programı sunuyoruz. Marine ses ve görüntü sistemleri hakkında daha fazla bilgi alabilir, refit projeniz için erken aşamada bizimle iletişime geçebilirsiniz.

Sık Yapılan Hatalar

Refit ses görüntü sistemi projelerinde en sık gördüğümüz hata, kapsamın proje ortasında genişletilmesidir — başlangıçta sadece salon için planlanan bir sistem, iş ilerledikçe “madem buradayız, kokpit de eklensin” mantığıyla büyür. Bu, hem bütçeyi hem zaman çizelgesini olumsuz etkiler. Bir diğer yaygın hata, kablo kesitlerinin gelecekteki genişleme ihtiyacı düşünülmeden minimum seviyede seçilmesidir. Baştan biraz daha geniş kapasiteli planlama, ileride önemli bir tasarruf sağlar.

Sık Sorulan Sorular

Refit ses görüntü sistemi planlaması ne zaman başlamalı?
İdeal olarak tersaneyle sözleşme imzalandığı anda, iç dekorasyon tasarımıyla eş zamanlı olarak başlamalıdır. Ne kadar erken başlarsa, kablolama o kadar temiz ve maliyet o kadar öngörülebilir olur.

Mevcut bir refit projesinin ortasında devreye girebilir miyiz?
Evet, ancak mevcut yapı ve kısıtlar içinde çözüm üretmek gerekir; bu durumda önce detaylı bir saha keşfi yaparak gerçekçi bir kapsam belirliyoruz.

Zon sayısını sonradan artırmak mümkün mü?
Mümkün, ancak amplifikasyon ve kablolama baştan yeterli kapasiteyle planlanmadıysa, ek zon genellikle sistemin bir kısmının yeniden kurulmasını gerektirir.

Tersane Elektronik Altyapı Rehberi: Ses, Görüntü, Ağ ve CCTV

Modern bir yatta elektronik altyapı artık tek bir sistem değil, birbiriyle konuşan dört ana katmandan oluşur: ses, görüntü, ağ (network) ve güvenlik (CCTV). Tersaneler ve refit firmalarıyla çalışırken bu dört katmanı ayrı ayrı değil, tek bir altyapı projesi olarak ele almak, hem maliyeti hem de sonradan çıkacak entegrasyon sorunlarını azaltır. Bu rehberde, her katmanın kapsamını ve birbirleriyle nasıl ilişkilendiğini teknik açıdan ele alıyoruz.

Ses Sistemleri: Zon Mimarisi ve Amplifikasyon

Salon, kokpit, güneş güvertesi ve kamaralar için ayrı zonlar, marine sertifikalı hoparlörler (Wet Sounds, JL Audio, Hertz) ve DSP’li amplifikasyon ile merkezi olarak yönetilir. Tersane projelerinde ses sistemi genellikle en görünür, en çok talep edilen katmandır; ancak asıl karmaşıklık aşağıdaki üç katmanda ortaya çıkar. Amplifikasyon odasının konumu, kablo mesafelerini doğrudan etkilediği için genel yerleşim planlamasında erken belirlenmelidir.

Görüntü Sistemleri: Salon, Dış Mekân ve Sinyal Dağıtımı

TV ve ekranların yanı sıra, kaynak cihazlardan (medya server, streaming) tüm ekranlara sinyal dağıtımı için yapılandırılmış kablolama gerekir. HDMI matrisleri veya IP tabanlı video dağıtım sistemleri, tekne büyüdükçe zorunlu hale gelir; bu nedenle görüntü altyapısının ağ altyapısıyla uyumlu tasarlanması önemlidir. Dış mekân ekranlarında ayrıca güneş ışığına dayanıklı yüksek parlaklık panelleri ve suya karşı korumalı montaj çözümleri gerekir; bu detaylar iç mekân TV’lerinden farklı bir tedarik ve montaj yaklaşımı gerektirir.

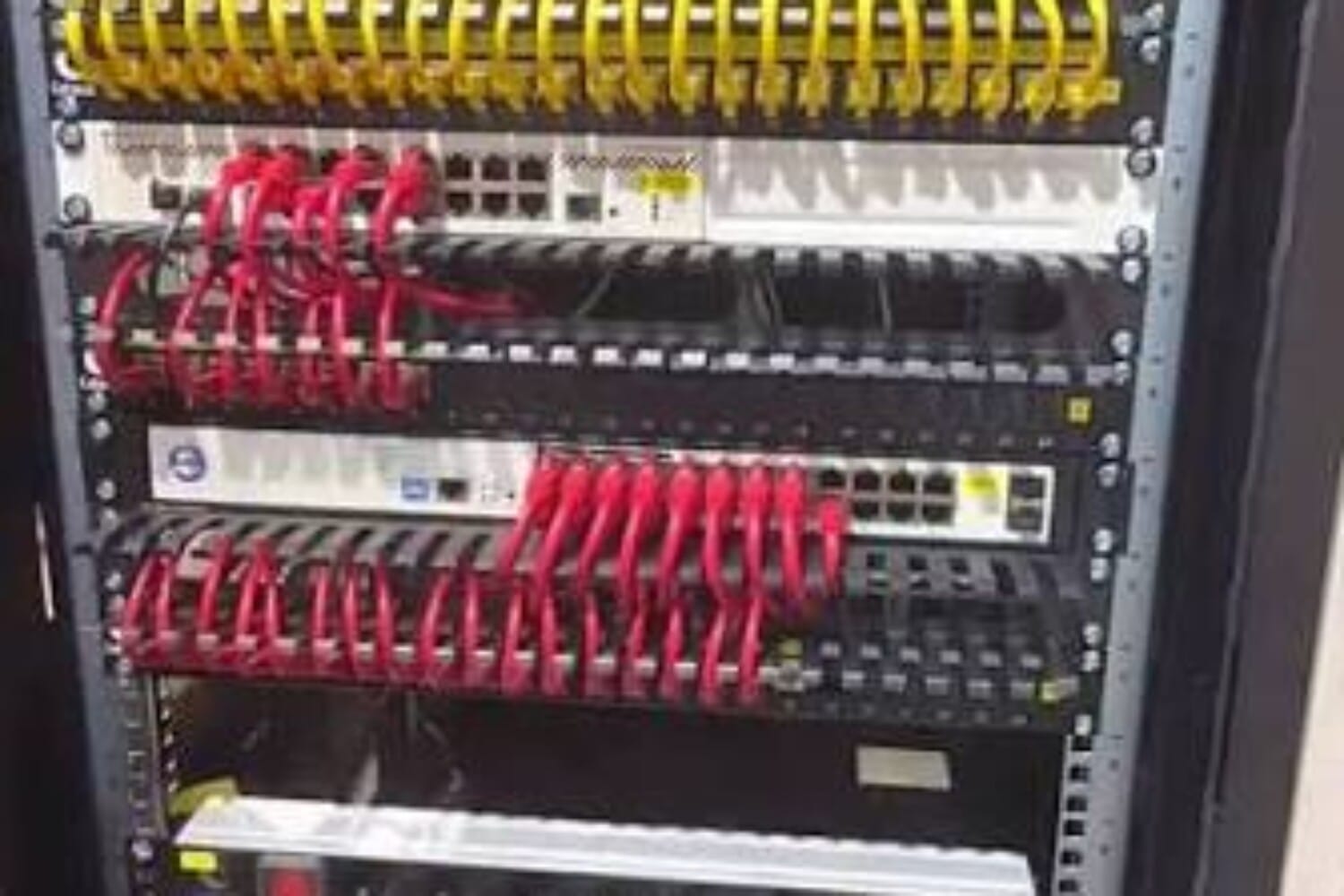

Ağ Altyapısı ve İnternet Entegrasyonu

Bugün bir yatın ağ altyapısı; misafir Wi-Fi, mürettebat ağı, navigasyon sistemleri ve CCTV’yi aynı anda taşımak zorunda. Uydu ve mobil internet çözümleri bu omurgaya entegre edildiğinde, ağ segmentasyonu (VLAN) ve yeterli anahtarlama (switching) kapasitesi kritik hale gelir. Yetersiz planlanmış bir ağ, misafir sayısı arttığında veya birden fazla sistem aynı anda veri talep ettiğinde performans düşüşüne yol açar. Doğru planlanmış bir ağ altyapısı, ileride eklenecek yeni internet çözümlerine de kolayca uyum sağlar.

CCTV ve Güvenlik Sistemleri

Güverte, giriş noktaları ve makine dairesi için kamera sistemleri; hem güvenlik hem de operasyonel izleme (örneğin demirleme sırasında pruva kontrolü) amacıyla kullanılır. Kameraların güç ve veri hatları, ağ omurgasının bir parçası olarak planlanmalı, uzaktan erişim için güvenli VPN/uzak izleme yapılandırılmalıdır. PoE (Power over Ethernet) teknolojisi, ayrı güç kablolaması ihtiyacını ortadan kaldırarak hem kurulumu sadeleştirir hem de arıza noktalarını azaltır.

Dört Katmanı Tek Projede Birleştirmenin Faydası

Bir tersane elektronik altyapı projesini parça parça değil, bütün olarak ele almak; ortak kablo güzergahları, tek bir merkezi ekipman odası ve ortak ağ omurgası sayesinde hem maliyeti düşürür hem de ileride sistemler arası uyumsuzluk riskini ortadan kaldırır. Ayrıca tek bir sorumlu firma ile çalışmak, tersane açısından koordinasyon yükünü de azaltır.

Tersane ile İşbirliği Modeli

Neva Marine olarak tersane ve refit firmalarıyla iki modelde çalışıyoruz: (1) tasarım aşamasından itibaren dahil olup tüm elektronik altyapıyı uçtan uca tasarlamak, (2) devam eden bir projede belirli bir katmanı (örneğin sadece ses veya sadece CCTV) teslim almak. Her iki modelde de hizmetlerimiz kapsamında proje yönetimi ve teknik dokümantasyon sağlıyoruz. Projeniz için bize ulaşın.

Sık Yapılan Hatalar

Tersane elektronik altyapı projelerinde en sık karşılaştığımız hata, dört katmanın (ses, görüntü, ağ, CCTV) farklı zamanlarda ve farklı ekiplerce, birbirinden habersiz planlanmasıdır. Bu durum, sonradan uyumsuz kablolama standartları veya yetersiz ağ kapasitesi gibi sorunlara yol açar. Bir diğer hata, tersanenin genel elektrik kapasite planlamasının elektronik sistemlerin güç ihtiyacını hesaba katmadan yapılmasıdır — bu da devreye alma aşamasında kapasite yetersizliği sürprizine neden olabilir.

Sık Sorulan Sorular

Tersane elektronik altyapı projesine hangi aşamada dahil olunmalı?
Tasarım aşamasında, genel arrangement planları henüz kesinleşmeden dahil olmak en verimli sonucu verir; bu sayede kablo güzergahları ve panel yerleşimleri diğer disiplinlerle çakışmadan planlanabilir.

Ses, görüntü, ağ ve CCTV sistemlerini farklı firmalardan almak sorun olur mu?
Teknik olarak mümkündür ancak entegrasyon sorumluluğunun dağılması, arıza durumunda “hangi sistem kimin işi” belirsizliğine yol açabilir. Tek bir sorumlu firmayla çalışmak koordinasyonu kolaylaştırır.

Küçük bir tersane projesinde dört katmanın hepsi gerekli mi?
Gerekli değil; ölçek ve bütçeye göre öncelik sırası belirlenebilir, ancak ileride eklenecek katmanlar için altyapıda pay bırakılması önerilir.

Ağ altyapısı ile internet kurulumu aynı anda mı planlanmalı?
Evet, ikisi aynı omurgayı paylaştığı için ayrı ayrı değil, tek bir ağ mimarisi olarak birlikte tasarlanmalıdır — aksi halde sonradan VLAN ve kapasite revizyonu gerekebilir.

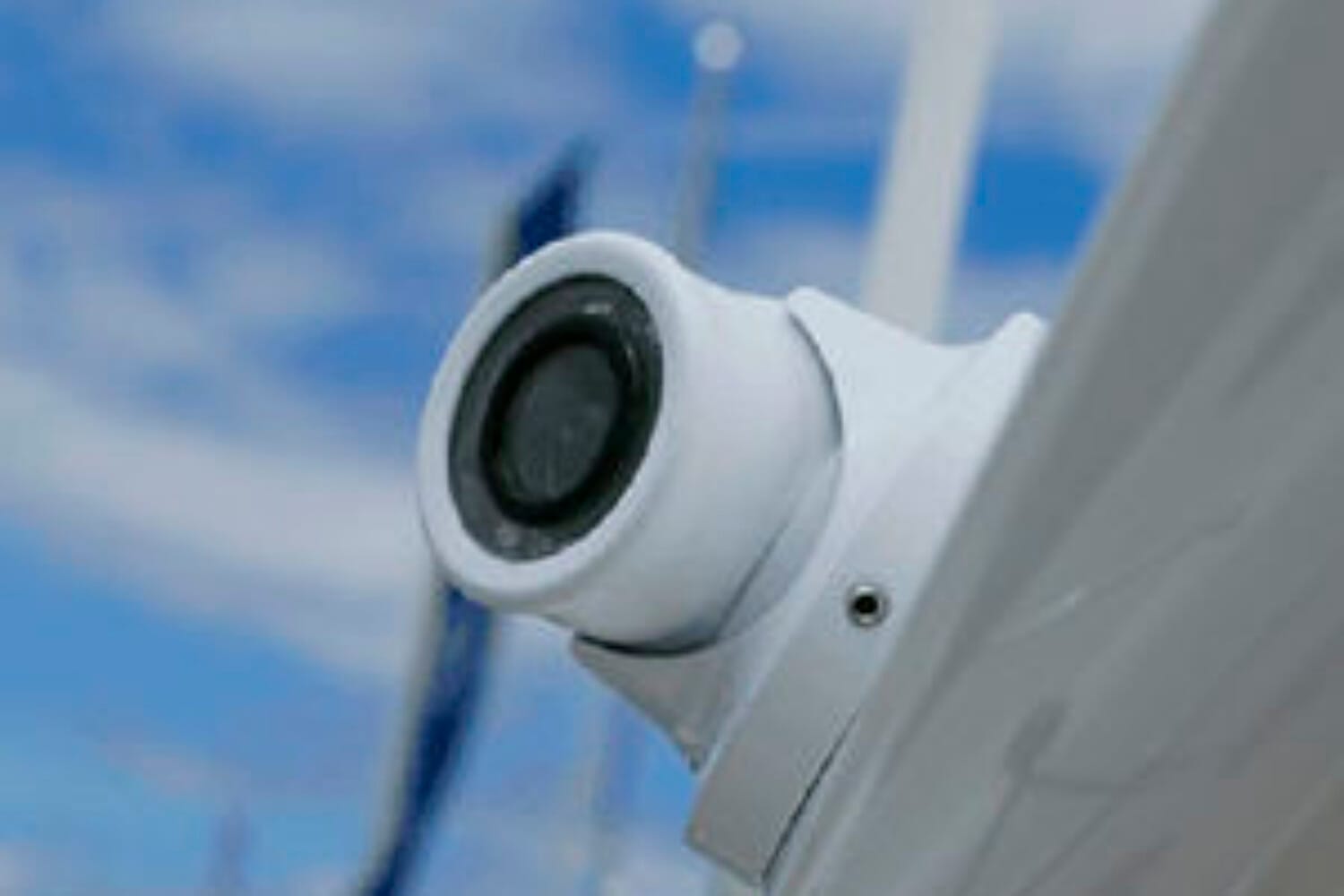

Yat CCTV Sistemi Kurulumu: Güvenlik ve İzleme Çözümleri

Bir yat CCTV sistemi, karadaki bir binadan çok daha zorlu koşullarda çalışmak zorunda: tuzlu su, sürekli titreşim, doğrudan güneş ışığı ve nem. Doğru planlanmamış bir yat CCTV sistemi kurulumu, birkaç sezon içinde arızalanan kameralar ve kayıp görüntülerle sonuçlanır. Bu yazıda, doğru seçim ve kurulumun teknik detaylarını anlatıyoruz.

Yatlarda Güvenlik Kamerası İhtiyacı

CCTV sistemleri sadece hırsızlığa karşı değil; demirleme sırasında pruva/kıç izleme, misafir güvenliği, sigorta gereksinimleri ve mürettebat operasyonlarının kaydı için de kullanılır. Bu çok amaçlılık, kamera sayısını ve yerleşimini önceden doğru planlamayı gerektirir. Örneğin sadece giriş noktalarını değil, tender/su motosikleti güvertesi ve çapa vinç bölgesi gibi operasyonel açıdan kritik alanları da kapsayan bir yerleşim planı, sigorta ve operasyon açısından ek fayda sağlar.

Kamera Seçimi ve Deniz Şartlarına Dayanıklılık

IP66/IP67 koruma sınıfına sahip, marine kullanım için sertifikalı kameralar tercih edilmeli; lens ve gövde malzemesi UV ve tuz korozyonuna dayanıklı olmalıdır. Düşük ışıkta (gece demirleme) performans için IR veya starlight sensörlü modeller, geniş güverte alanları için ise değişken odak/PTZ (pan-tilt-zoom) kameralar değerlendirilmelidir. Standart kara tipi kameraların yatlarda kullanılması, birkaç ay içinde nem ve tuz nedeniyle görüntü kalitesinde bozulmaya yol açabildiği için maliyet avantajı kısa sürede kaybolur.

Kayıt ve Uzaktan İzleme Mimarisi

Kayıt cihazı (NVR), titreşim ve neme karşı korunaklı bir bölmede konumlandırılmalı; kayıtların hem yerel hem de bulut/uzaktan erişimle izlenebilmesi için ağ altyapısının (bkz. uydu/mobil internet ve network entegrasyonu) buna uygun kapasitede olması gerekir. Uzaktan izleme, sahibin veya kaptanın tekne marinada beklerken bile durumu kontrol edebilmesini sağlar; bu özellikle sezon dışı, tekne kullanılmadığı dönemlerde önemli bir güvenlik katmanı oluşturur.

Güç ve Veri Altyapısı

PoE (Power over Ethernet) kameralar, ayrı güç hattı ihtiyacını ortadan kaldırarak kablolamayı sadeleştirir ve arıza noktalarını azaltır. Kablo güzergahları, ses ve görüntü sistemleriyle aynı kablo kanallarını paylaşabilir ancak elektromanyetik girişimi önlemek için ayrı demetlerde çekilmelidir. Switch seçiminde PoE bütçesinin (toplam verilebilecek güç) kamera sayısına yetecek şekilde hesaplanması, sık atlanan ama kritik bir detaydır.

Bakım ve Uzun Ömür

Bir yat CCTV sistemi kurulumundan sonra, kamera lens temizliği ve konnektör kontrolü gibi periyodik bakım adımları ihmal edilmemelidir. Tuzlu su birikintisi zamanla contaları aşındırabilir; yıllık bir kontrol, olası su sızıntısı kaynaklı arızaları önceden tespit etmeyi sağlar.

Kurulum Süreci ve Neva Marine Yaklaşımı

Kamera yerleşimini teknenin genel elektronik altyapı planına entegre ederek, hem yeni yapım hem refit projelerinde CCTV sistemlerini ses ve görüntü hizmetlerimizin bir parçası olarak kuruyoruz. Detaylı bilgi için iletişime geçin.

Sık Yapılan Hatalar

Yat CCTV sistemi kurulumlarında en sık görülen hata, kara tipi (marine olmayan) kameraların maliyet avantajı düşünülerek tercih edilmesidir; bu kameralar birkaç ay içinde nem ve tuz nedeniyle arızalanır. Bir diğer yaygın hata, kamera kayıtlarının sadece yerel olarak saklanıp uzaktan erişim düşünülmemesidir — tekne marinada kullanılmadığı dönemlerde bu, güvenlik açısından ciddi bir eksiklik yaratır. PoE bütçesinin kamera sayısına göre yetersiz hesaplanması da sahada sık karşılaşılan bir sorundur.

Sık Sorulan Sorular

Yat CCTV sistemi için kaç kamera yeterli olur?
Bu, teknenin büyüklüğüne ve güvenlik önceliklerine göre değişir; genellikle giriş noktaları, güverte ve kritik operasyon alanları (çapa, tender güvertesi) kapsanacak şekilde planlanır.

Kayıtlara uzaktan erişim güvenli mi?
Doğru yapılandırılmış bir VPN veya güvenli bulut erişimiyle, kayıtlara yetkisiz erişim riski minimize edilir.

PoE kamera kullanmanın avantajı nedir?
Ayrı güç hattı ihtiyacını ortadan kaldırarak kurulumu basitleştirir ve olası arıza noktalarını azaltır.

Yat CCTV sistemi kaydı ne kadar süre saklanmalı?
Bu genellikle sigorta gereksinimleri ve kullanım senaryosuna göre değişir; NVR kapasitesi projeye özel, tipik olarak birkaç haftalık kayıt saklayacak şekilde boyutlandırılır.

Kamera sayısı arttıkça ağ altyapısında ne değişir?
Daha fazla kamera, daha yüksek PoE gücü ve bant genişliği gerektirir; bu yüzden switch ve kablolama kapasitesi kamera sayısına göre baştan hesaplanmalıdır.

Doğru planlanmış bir yat CCTV sistemi, sadece bir güvenlik yatırımı değil, aynı zamanda tekne operasyonlarını kolaylaştıran, misafir ve mürettebat güvenini artıran bir konfor unsurudur. Projenin en başında doğru kapsamı belirlemek, ileride ek maliyetleri önler.
